Introduction & Features

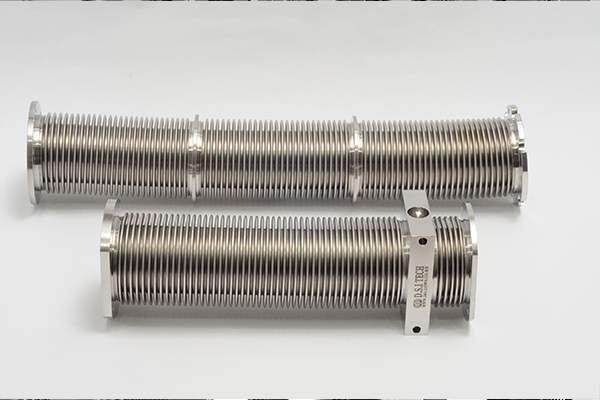

  • ‘DSI SUPER BELLOWS’는 국내 최초 특허등록(특허 제 0333783호)된 제품으로 성형 벨로우즈와 용접형 벨로우즈의 특징을 함께 적용한 제품입니다.
    성형 벨로우즈와 용접형 벨로우즈의 틈세 시장 공략으로 국내외 수요가 급증하고 있습니다.

    성형기술로 다양한 구경(10A~300A)의 벨로우즈를 생산할 수 있습니다.
    성형 벨로우즈의 특징인 One point 용접으로 Outgassing을 최소화시켜 보다 빠르게 원하는 진공도에 도달가능하며, 용접형 벨로우즈의 형상을 적용하여 압착시 100%복원률, 50%신축률을 실현시킨 제품입니다.

    • Specifications of super bellows
      SUPER BELLOWS 『Specifications』
      Material: SUS304, 316, 316L, HASTELLOY【Unit: mm Outside tolerance:±0.3】
      호칭경 10A 16A 20A 22A 25A 30A 40A 50A 60A 65A 80A 100A 125A 150A 200A 250A 300A
      내경 ID 10 16.1 20.0 22.0 25.3 31.0 37.7 49.8 60 66 78.1 100.3 127.2 148.6 200.2 250.3 300.0
      외경 OD 15 26 30.5 33.5 38.5 46 56 69 81.5 90 104 132 160 188 250 306 352
      누설률 Under 2.0X10-9PA·m3/sec
      신축률 50%~70%
    • ※벨로우즈 구경에 따라 신축률 차이가 있을 수 있으며 예고 없이 사양변경 될 수 있습니다.

    • b1_img2.jpg
    • 내구성

      'DSI SUPER BELLOWS'의 산과 골 사이 성형면에 굴곡처리하여 반복운동시 발생하는 스트레스가 산의 정점에 도달하기 전에 벨로우즈 성형면이 피로하중을 효과적으로 분산시켜 내구성이 크게 향상되었습니다.

      스프링 특성

      'DSI SUPER BELLOWS'제조시 내경과 외경의 비와 산의 두께 및 피치간격을 조정하여 매우 정밀한 스프링 특성을 얻을 수 있으며 스프링 상수를 크게 혹은 작게 제조할 수 있습니다. 또한 복원성이 뛰어나 벨로우즈 압착 후에도 다시 본래의 길이로 돌아옵니다.

      체적변화율

      'DSI SUPER BELLOWS'는 진공벨로우즈에 비해 산과 골 사이 높이는 높고 피치 간격은 좁으며 용접형 벨로우즈와 유사하게 벨로우즈 성형면에 굴곡을 주어, 적은 힘으로도 높은 Stroke를 보여줍니다.


      ※ 벨로우즈 사이즈에 따라 STROKE 차이가 있을 수 있습니다.

적용사례

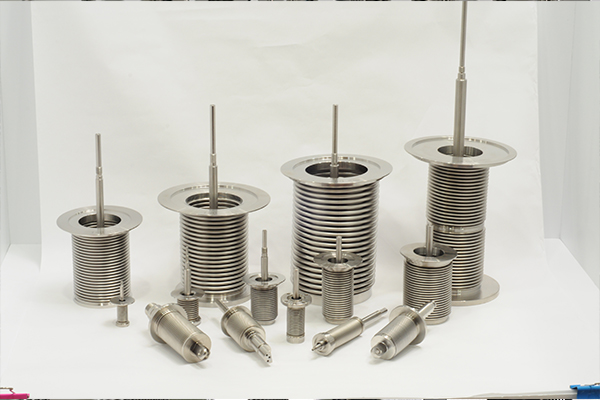

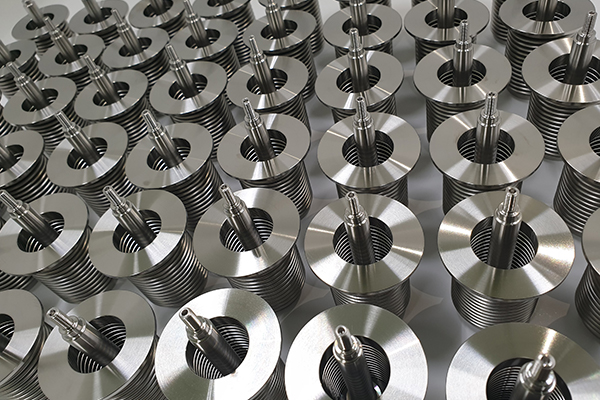

  • ‘DSI SUPER BELLOWS’는 왕복운동이 빈번한 초고진공 환경에 적합합니다. 약 50% 내외로 신축 인장이 가능하며 신축 후 100% 복원되며 정밀한 스프링 특성을 지닌 제품입니다.

  • b1_ul5_img1.jpg
    입력반응장치

    압력스위치, 압력게이지, 압력전기변환기, 액츄레이터

  • b1_ul5_img2.jpg
    유압장치

    유압흡수 벨로우즈, 원격전송 유압배율기

  • b1_ul5_img3.jpg
    Metallic seals

    연구소 진공시스템, 단결정 성장장치, 전기회로차단기 버튼 스위치, Manipulator, Chamber transport

  • b1_ul5_img4.jpg
    밸브

    Bellows sealed valve, Angle valve, Inline valve, Outline valve

※ 적용시 유의사항

· 벨로우즈 내 외부 유체 확인 · 허용온도 확인 · 벨로우즈 내 외경 간섭 유무 · 허용 압축장, 인장장, 자유장 확인 · 벨브사용 · 싸이클속도 · 횟수확인
