Introduction & Features

  • INTRO

    DSI 후렉시블 튜브는 스프링쿨러, 냉각 냉매 라인, 초순수 가스라인, 반도체 제조장비. 진공장비, 배기유닛, 분석장비, 원자력 시설, 의학장비 등
    다양한 분야에 사용되고 있습니다.
    DSI Flexible tubes are used in various fields including spring coolers, cooling refrigerant lines, super-pure gas lines, semiconductor manufacturing equipment, vacuum equipment, exhaust unit, analytical equipment, nuclear power facilities, and medical equipment

    FEATURES

    다양한 재질과 내부조도를 선택할 수 있으며 FLEXIBLE TUBE 주변에 필요한 모든 피팅류를 사용 조건에 따라 적용 가능합니다.

    • 다양한 사이즈와 재질

    • 뛰어난 곡율반경으로 설치 용이

    • 고압력용 제품을 위한 외부 BRAID(MESH) 옵션

    • FLEXIBLE TUBE 보온을 위한 외부 보온재 적용 가능

    • 적용가능 Fitting : VCR, S/W LOK, VCO, Etc...

    • 내부조도 선택가능 : AP(Annealded&Pickled) / BA(Bright annealed) / EP(Electro polishing) / SP(Superfine polishing)

    Various materials and internal light levels can be selected, and all necessary fittings around flexible tubes can be applied according to the usage conditions

    • Different sizes and materials

    • For installation with outstanding radius of curvature

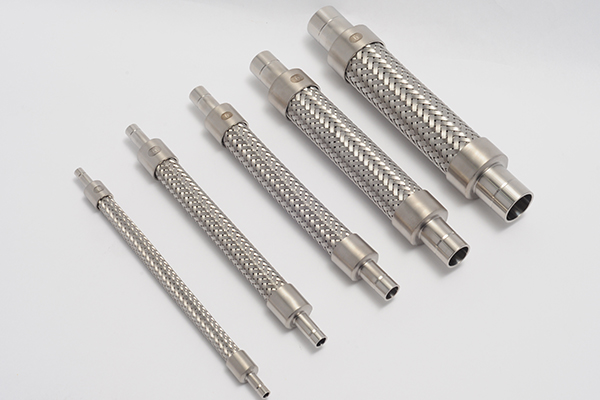

    • External BRAID(MESH) options for products for high pressure

    • External holding agent for flexible tube heating

    • Applicable Fitting : VCR, S/W LOK, VCO, Etc

    • Select interior illumination

  • DSI FLEXIBLE 표준치수표 | SPECIFICATIONS OF FLEXIBLE TUBE - 316L FLEXIBLE & Hastelloy

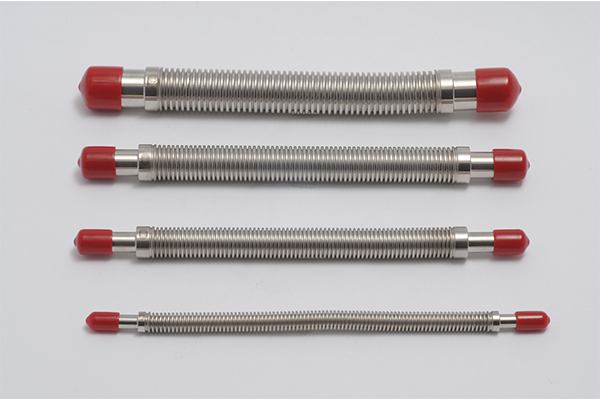

  • FLEXIBLE TUBE
    Material SUS304, SUS316L, HASTELLOY(Unit : mm inside / Outside Tolerance : ±0.1)
    제품명
    (PRODUCT NAME)    		 304 FLEXIBLE 316L FLEXIBLE & Hastelloy
    1/4" 3/8" 1/2" 3/4" 1" 1/4" 3/8" 1/2" 3/4"
    내경 ID
    (INSIDE DIAMENTER)    		 6.5 11.5 13.8 21 26.3 5.8 11 13.3 17
    외경 ID
    (OUTSIDE DIAMETER)    		 9.5 15.5 18.3 26 32.6 8.9 14.3 17(17.2) 21.2
    기장
    (LENGTH)    		 Maximum 20 meter
    온도
    (TEMPERATURE)    		 -200℃ ~ 400℃

  • ※ 제품의 치수 및 사양은 예고없이 변경될 수 있음에 유의 바라며 설계시 문의 해주시기 바랍니다.
    When you make design of CAD. Please contact us because specification is enable to change without notice.

  • 설치 환경 및 주의사항

  • 304 Flexible tube

    일반적으로 Cooing water line,Coolant line,Springkler 등에 널리 사용되며 유체의 결빙을 방지하기 위해 보온제를 옵션으로 사용합니다.
    Fexible tube 외부 보호관내 압력이 요구와는 유체의 흐름이 있을 시 편사망(Brab,Mesh) 타입으로 사용되고 있습니다

    316L Flexible tube

    제질 및 제품(thickness)의 특징으로 매우 유연하며 내화학성이 뛰어나 Gas line에 많이 사용되며 장비 내부, 협소한 공간에서의 작업이 용이 합니다


    • 진동 : Flexible tube를 선택할 때 시스템 진동의 정도를 확인하십시오 지속적이거나 심한 진동은 Flexible Tube의 수명이 줄어들 수 있습니다

    • 비틀림 : Fexitle Tube는 비틀림에 약하니 설치 시 주의하십시오

    • 길이 : Flexible Tube의 움직임, 시스템의 압력 및 열 팽창을 고려하십시오

    • 최소 굽힘 반경 : 굽힘 반경이 적은 Flexbe Tube를 설치하면 Flexbe Tute가 비틀리거나 수명이 줄어들 수 있습니다 연결부가 너무 가까운 지점에서 굽히면 파열되거나 누설이 생길 수 있습니다

    • 움직임 흡수 : 충분한 Flexible Tube 길이를 제공하여 최소 굽힘 반경보다 작은 반경에서 구부러지는 것을 방지하십시오

    • 입력 : 장비 구동 시 발생하는 압력과 상시 압력(working pressure) 확인하십시오

    • 순간적으로 높은 압력이 걸리는 사용 환경에서는 TUBE를 구브리지 않는것이 좋습니다.

    • 소둔(Annealing) 열처리함으로써 재료의 내부 구조속에 남아있는 열 이력 및 가공에 의한 영향을 제거함으로 물리적 성질, 기계적인 강도와 용접성 화학적 성질을 개선하였습니다.

  • 82c276772abaf12dcea21cf755a6a8f1_1700720625_4607.jpg

  • SUS316L FlexibleTube Section Facts & Features

    Temperature -200 °C~ 400°C
    Leakage rate 2.0X10-9Pa·m3/s
    Pliability & compactness High
    Flexible Material SUS316L, Hastelloy flexible
    Adapter Material SUS316L, Hastelloy flexible
    Pressure 0.5  ~ 0.7Mpa(5  ~ 7kg f/cm2)
    Option EP(Electro Polishing),
    BA(Bright Annaling)
  • 『Specifications』 [Unit: mm]
    316L SPECITICATIONS
    SIZE ID OD ØD Ød I Min Bending Radius(mm)
    Constant bending Repeated bending
    1/4" 5.8 8.9 6.35 4.4 20 40 130
    3/8" 10 13.8 9.52 7.2 25 50 190
    1/2" 15 17.4 12.7 10.2 25 55 210
    3/4" 17 21.2 19.05 16 27 65 230

  • ※ Braided(MESH)type to onder available (후렉시블 외부 sus망 체결 가능)

    ※ Available to use with VCO or VCR Fitting (VCO, VCR 피팅사용 가능)

    ※ USE : Ultra hight pure gas line, Pure gas line (순수가스라인)

  • SUS304 FlexibleTube Section Facts & Features

    Temperature -200 °C~ 400°C
    Pliability & compactness Low
    Flexible Material SUS304
    Adapter Material SUS304
    Pressure 0.5 ~ 1.0Mpa(5~10kg f/cm2)
  • 『Specifications』 [Unit: mm]
    304 SPECITICATIONS
    SIZE ID OD ØD Ød I Min Bending Radius(mm)
    Constant bending Repeated bending
    1/4" 5.8 8.9 6.35 4.4 20 40 130
    3/8" 10 13.8 9.52 7.2 25 50 190
    1/2" 15 17.4 12.7 10.2 25 55 210
    3/4" 17 21.2 19.05 16 27 65 230
    1" 26.3 32.6 25.4 22 29 110 360

  • ※ Braided(MESH)type to onder available (후렉시블 외부 sus망 체결 가능)

    ※ Available to use with VCO or VCR Fitting (vco, vcr 피팅사용 가능)

    ※ USE : Coolant line, Cooling water line(냉매, 냉각라인)

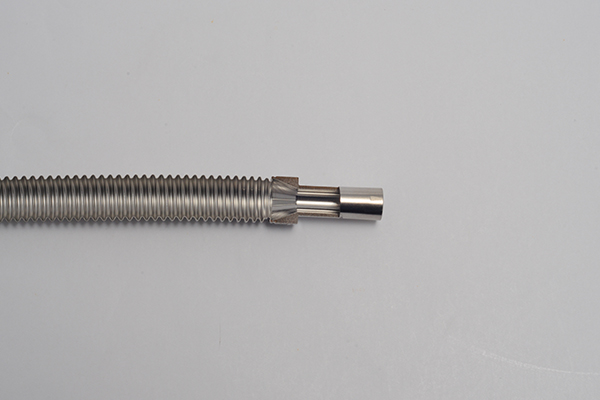

  • PFF(Particle Free Flexible)

  • 82c276772abaf12dcea21cf755a6a8f1_1700725921_0022.jpg

  • 본 제품(Flexible Tube)은 고객의 요구사항을 적극 검토 반영하여 개발된 제품으로 유체의 흐름을 방해하는 요인을 해결하였고

  • 특히 공정 중 발생하는 Partide, 유체의 정체로 인한 관 막힘을 해소하였습니다.

  • SUS316L PFF

    Temperature-200 °C~ 400°C
    Leakage rate2.0X10-9Pa·m3/s
    Pliability & compactnessHigh
    Flexible MaterialSUS316L
    Adapter MaterialSUS316L
    Pressure0.5  ~ 0.7Mpa(5  ~ 7kg f/cm2)
    OptionSP(Super Polishing),

  • PFF(Particle Free Flexible)란?

    • 산모양의 형상이 나선형과 원피치가 결합된 복합적인 형태 (Spiral type&Annular type)의 제품입니다.

    • 테이퍼진 아답터 용접부가 플렉시블의 원피치 부분과 결합하여 기존제품의 내부 파티클의 증착을 감소시키는 공법을 적용한 제품입니다.

    • 나선형 플렉시블을 적용함으로 내부가스 흐름의 정체(와류현상)을 방지하는 제품입니다.

    • 본 제품은 디자인특허등록된 제품입니다.(제 30- 2015-0024195 호)
